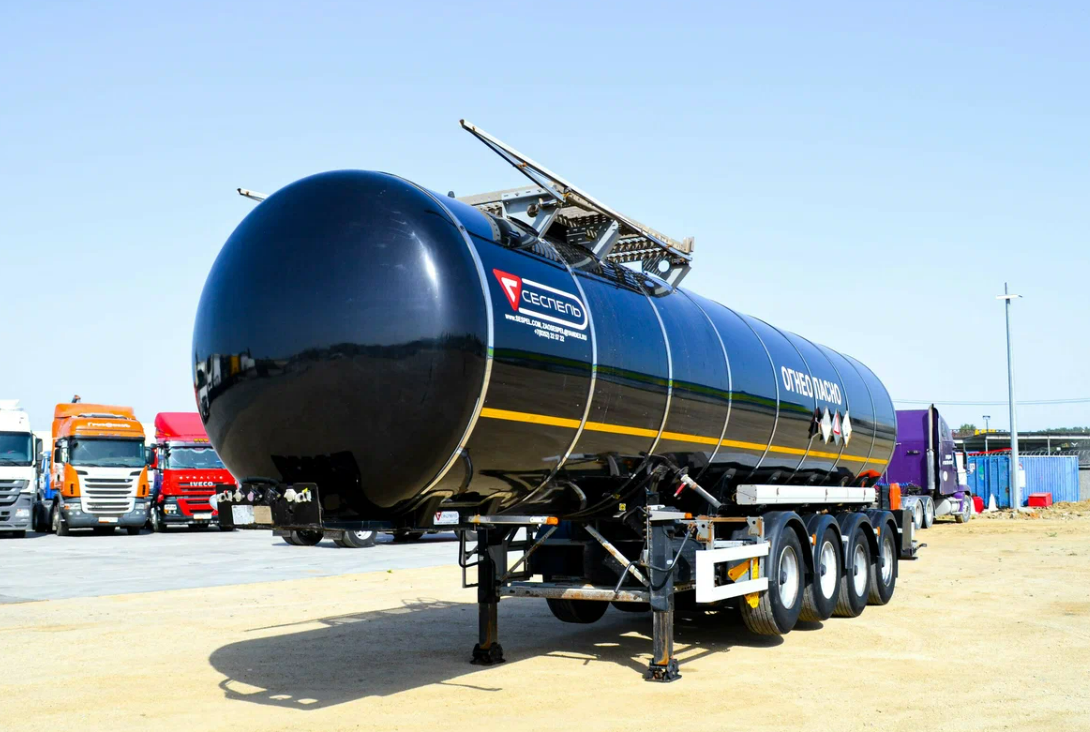

Полуприцеп цистерна для перевозки темных нефтепродуктов Сеспель SF4B32 32м3

Технические характеристики:

• Номинальная емкость – 32 000 литров;
• Общая длина – 12 265 мм;
• Высота – 3 647 мм;
• Ширина – 2 550 мм;
• Диаметр – 2 200 мм;
• Высота ССУ – 1150 мм;
• Колесная база – 4 885+1 310+1 310+1 310 мм;
• Расстояние между осями – 1 310 мм;
• Колеса - 385/65R22,5; 8+1.

Весовые характеристики:

• Общая масса брутто – 36 510* кг
• Масса снаряжённого ТС – 9 150 кг
• Нагрузка ССУ – 10 480 кг
• На оси – 26 030 кг

*- расчет при плотности 0,9 т/м3

Конструкция:

• Конструкция цистерны выполнена из низколегированной стали самонесущей конструкции, предназначенная для перевозки и временного хранения темных нефтепродуктов (горячий битум, смолистые масла, мазут и пр.), транспортируется тягачом колесной формулой 4х2, российского или иностранного производства;
• Корпус цистерны изготовлен из низколегированной стали и покрыт тепловой изоляцией толщиной 150 мм, а также листом оцинкованной стали толщиной 0,8 мм;
• Модель: круглая форма, с заниженным центром тяжести;
• Рабочая температура транспортируемого в цистерне битума составляет около 250°C;
• Гравитационный слив через донный клапан и заслонку Ду-100 (4");
• Материал: Сталь 09Г2С, толщина стенки и днищ не менее: 4,00 мм;
• Цистерна имеет 1 отсек с волнорезами. Отсек оснащен горловым кольцом и люком лазом с соответствующей крышкой и донной прокладкой; Расчетное давление – 2 бар, испытательное давление –1,5 бар, рабочее давление – 1 бар,
• Конструктивно предусмотрена возможность наполнения цистерны на 95% от номинального объема (один мерный уголок установлен внутри цистерны на номинальный объем, второй уголок установлен на 98% от номинального объема цистерны);

Оборудование цистерны:

• Шкворень диаметром 2" марки «KZ» с опорной плитой из стали;
• Опорное устройство двухскоростное, грузоподъемностью 24 (50) т., с ручным приводом;
• Заливная горловина DN500 с откидной крышкой и прокладкой - 1 шт.;
• Дыхательный клапан на верху цистерны для поступления и выхода воздуха –1 шт.;
• Защитное ограждение заливной горловины защитным коробом;
• Экологическое устройство антипролива и дренажа, 1 слив у горловины цистерны – дренажной системы, проходящей через нее;
• Алюминиевый короб закрытого типа, обеспечивающий укладку сверху сливного рукава, справа, длиной 4200 мм. -1 шт.;
• Сливной рукав из композитных материалов L = 4,0м., Ду-100 (4") -1 шт.;
• Заднее защитное устройство, соответствует требованиям ГОСТа Р 50913-96;
• 2-х-рельсовые боковые отбойники;
• Термометр от 0°до + 300°С -1 шт.;

Ходовая часть - тормозная система:

• Четырехосная пневматическая тележка производства «СЕСПЕЛЬ»;
• Максимальная техническая нагрузка на ось – 9.0 тонн
• Механизмы подъема 1-й и 4-й осей;
• Стальное шасси;
• Опоры осей – из стали;
• Тормозные механизмы дисковые;
• Кран регулировки «уровня пола»;
• Двухпроводная тормозная система VIE TEBS, оснащенная системой 2S/2M с функцией ABS;
• Пневматический стояночный тормоз – двух осей;

Колеса и шины:

• Бескамерные (8 колес + 1 запасное) - 9 шт.;
• Шины размерности 385/65 R22,5 - 9 шт.;
• Стальные колесные диски 11,75x22,5 - 9 шт.;
• Индивидуальные крылья из ПВХ с кронштейнами и брызговиком - 8 шт.;

Окраска:

• Роботизированная окраска;
• Окраска цистерны - специальная обработка с предварительной грунтовкой, обогащенной цинком и окрашиванием в один цвет высококачественной двухкомпонентной краской, термической сушки (в соответствии с требованиями Правил перевозки ОГ);
• Цвет рамы, консолей, опоры – черный;
• Цвет цистерны – черный;
• Цвет внешних донышек – черный.

Термическая изоляция:

• Изолированная цистерна
• Толщина термической изоляции –150мм;
• Наружный кожух, изготовленный из листа нержавеющей стали толщиной 0,8 мм;
• Акриловые днища на торцах цистерны.
• Стяжные кольца из нержавеющей стали с резиновым уплотнителем;

Электрооборудование:

• Электрооборудование 24В (в соответствии с ДОПОГ ГОСТ - 41.105-99 с защитой от термических воздействий):
• Две 7-ми и одна 15-ти-клеммовая розетки;
• Розетка ABS;
• Жгуты проводов для подключения элементов системы освещения и сигнализации;
• Два задних комбинированных фонаря, выполняющих функции габаритных огней,
• Указатели поворотов, сигналы торможения, противотуманные фонари, фонари заднего хода и освещения государственного регистрационного знака;
• Два фонаря полного габарита на гибкой основе;
• Два передних габаритных фонаря, совмещенных со световозвращателями белого цвета;
• Восемь боковых габаритных фонарей, совмещенных с оранжевыми световозвращателями;
• Два задних световозвращателя красного цвета треугольной формы, входят в состав задних комбинированных фонарей.

Площадка обслуживания:

• Нескользящая пешеходная площадка 1600 х 2200 мм на верху цистерны;
• Складной поручень высотой 1100 мм, приводимый в действие с земли, конструктивно-исключающий самопроизвольное складывание,
• Лестница около заливного люка в передней части цистерны со ступенями, исключающими скольжение;

Прочая оснастка:

• Огнетушители 6 кг с пластиковыми боксами - 2 шт.;
• Противооткатные упоры с креплениями - 2 шт.;
• Ящик для нейтрализующего вещества (песок) - 1 шт.;
• Корзина крепления для запасного колеса с правой стороны по центру цистерны;
• Знаки длины ТС - 2 шт ;
• Рамки типа продукта – 3 шт. (слева, справа, сзади);
• Рамка опасного груза 1 шт. (в задней части);
