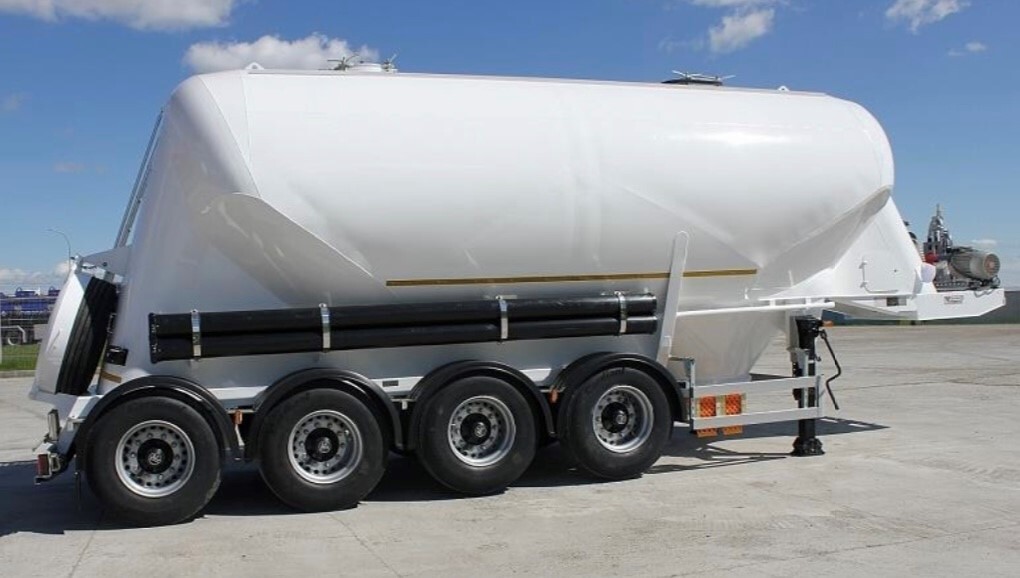

Цементовоз Сеспель SF4U34 34м3 Алюминиевый

Технические характеристики
• Объем - 34 м 3
• Грузоподъемность - 28 356 кг
• Снаряженная масса - 6 150 кг
• Полная масса - 34 506 кг
• Габариты Д*Ш*В, мм - 10000*2550*3950 мм
• Нагрузка на ССУ - 8 506 кг
• Нагрузка на тележку - 26 000 кг
• Высота ССУ - 1150 мм
Базовая комплектация:
• Один отсек; Один загрузочный люк DN450 с 2-мя герметичными крышками;
• Напорно-всасывающие рукава; сдвоенный пластиковый пенал для шлангов DN 100;
• Виброматы; алюминиевые крышки горловин; опоры;

• Площадка обслуживания; ящик для вещей в опорной консоли; манометр системы пневморазгрузки;
• Электрооборудование 24V;
• Площадка под компрессорную установку.
• Конструкция
• Полуприцеп цистерна с пневмовыгрузкой работающая под давлением.
• Конструкция цистерны выполнена из алюминия в виде несущей емкости. Предназначен для перевозки
сухих сыпучих, не расфасованных грузов. Транспортируется тягачом колесной формулой - 4x2
российского или иностранного производства;
• Количество горловин – 2; Количество конусов – 2;
• Количество изолированных отсеков – 1. Возможно разделение на несколько отсеков.
• Система пневматической разгрузки с аэроднищем из ткани в каждом конусе;
• Верхняя загрузка через люки крышек горловин;
• Коллекторная пневматическая разгрузка ДУ-100 на левую сторону по ходу движения;
• Материал: алюминий, толщина стенки и днищ не менее: 5,00 мм;
• Толщина стенки сосуда - не менее 5 мм,
• Толщина конуса (2 шт.) - не менее 5 мм,
• Расчетное давление - 2,0 бар, испытательное давление - 3,4 бар, рабочее давление - 1,5 бар,
• Сосуд полуприцепа изготовлен в полном соответствии с «Правилами устройства и безопасности
эксплуатации сосудов, работающих под давлением» согласно ПБ 03- 576-03 и техническим условиям
на изготовление 4526- 001-38990270-2002;
Оборудование цистерны
• Шкворень диаметром 2" из кованной стали закреплен на опорной плите из стали;
• Опорное устройство двухскоростное, грузоподъемностью 24 (50) тн., с ручным приводом;
• Алюминиевая крышка горловины DN450 на каждый отсек. Конструктивно возможно открытие
опрокидыванием или сдвигом в горизонтальной плоскости. Болтовое крепление в четырех точках;
• Воздушная магистраль распределения и подачи воздуха с выводами в каждый отсек и трубопровод
разгрузки;
• Шаровые краны с ручным управлением Ду-40 (2") на воздушной магистрали для регулировки подачи
воздуха в цистерну и трубопровод - 7 шт.;
• Обратный предохранительный клапан на каждый отсек;
• Манометр виброустойчивый для контроля подачи воздуха;
• Предохранительный клапан сброса избыточного давления;
• Обратный клапан лягушка на воздушной магистрали;
• Вывод подключения внешнего источника воздуха в районе шкворневой площадки;
• Разгрузочный рукав из композитных материалов с каркасом усиления, Ду-100 (4") -1 шт.;
• Сдвоенный пенал для рукавов разгрузки из ПВХ - 2 шт.;
• Быстроразъемные соединения Camlock4" на сливных рукавах;
• Монтажная площадка для компрессорной станции массой не более 700 кг над шкворневой плитой;
• Заднее защитное устройство, соответствует требованиям ГОСТа Р 50913-96;

Ходовая часть, тормозная система
• Четырёхосная пневматическая производства Сеспель;
• Подъёмные оси – первая и вторая;
• Максимальная техническая нагрузка на ось - 9.0 тонн
• Тормозные механизмы дисковые;
• Кран регулировки «уровня пола»;
• Тормозная система: ABS;
• Автоматическое регулирование силы торможения и автоматическая регулировка зазора тормозных
колодок;
• Пневматический стояночный тормоз - двух осей; одно испытательное гнездо для каждого колеса -для
измерения и проверки давления в тормозной системе;
• Давление в системе торможения автоматически регулируется в соответствии с нагрузкой;
Колеса и шины
• Дисковые, бескамерные (8 колес + 1 запасное) - 9 шт.;
• Шины размерности 385/65 R22.5 - 9 шт.;
• Стальные колесные диски 11,75x22,5 - 9 шт.;
• Индивидуальные крылья из ПВХ с кронштейнами и брызговиком - 8 шт.;
Электрооборудование
• Электрооборудование 24В (класс 3 ADR):
• Две семиклеммовые и одна 15-ти-клеммовая розетки;
• Розетка ABS;
• Жгуты проводов для подключения элементов системы освещения и сигнализации;
• Два задних комбинированных фонаря, выполняющих функции габаритных огней;
• Указатели поворотов, сигналов торможения, противотуманных фонарей, фонарей заднего хода и
освещения государственного регистрационного знака;
• Два фонаря полного габарита на гибкой основе;
• Два передних габаритных фонаря, совмещенных со световозвращателями белого цвета;
• Боковые габаритные фонари, совмещенные с оранжевыми световозвращателями;
• Два задних световозвращателя красного цвета треугольной формы, входят в состав задних
комбинированных фонарей.
Оборудование для разгрузки
• Коллектор для разгрузки расположен выше уровня осей, с левой стороны сосуда между опорным
устройством и передней осью тележки;
• Стальной трубопровод 4" для донной выгрузки соединенный в коллектор - 3 шт.;
• Пневматический прижимный клапан 4" для каждого отсека на трубопроводе разгрузки;
• Алюминиевый блок управления пневматическими клапанами с маркировкой номеров отсеков и
положений выключателей: открыто / закрыто на каждый отсек в защитном алюминиевом боксе -1 шт.;

• Блок подготовки воздуха для привода пневматических клапанов;
Площадка обслуживания
• Нескользящая пешеходная дорожка по верху цистерны из алюминиевого сплава;
• Складной поручень высотой 1100 мм., конструктивно- исключающий самопроизвольное складывание.
Рычажный механизм подъема перил от уровня земли.
• Лестница в задней части цистерны со ступенями, исключающими скольжение;
Прочая оснастка
• Ящик для вещей в опорной консоли;
• Противооткатными упорами с креплениями -2 шт.;
Окраска
• Окраска цистерны - специальная обработка с предварительной грунтовкой обогащенной цинком и
окрашиванием в один цвет краской, термической сушки;
• Окраска рамы эмалями термической сушки в один цвет;
• Цвет цистерны и рамы в соответствии палитрой RAL;
• Цвет рамы - белый
• Цвет цистерны – белый
Дополнительные опции:
Компрессор Bekomsan 102 (600 м.куб./ мин.) с приводом от эл.двиг – 750 000, руб
• Компрессор Bekomsan Esinti 102 (поршневой), пр-ва Турция, (произ. 10,2 м3
/мин) с приводом от
электродвигателя мощностью 22 кВт
